Камера окрасочно-сушильная SB-7428, производство Италия, моторы 7,5 кВт, горелка дизель 220кВт

Окрасочно-сушильная камера* 7х4х2.76 м производства Италии с комбинированным приточно-вытяжным агрегатом и дизельной горелкой Riello RG4S.

Основные особенности

• Время монтажа камеры сократилось в 2 раза благодаря частичной предварительной сборке


• Ширина пленума составляет 80% от ширины кабины камеры, что способствует улучшению равномерности воздушного потока возле стен кабины, повышая тем самым качество подетальной окраски


• Высококачественная окраска при полном воздухообмене и комфортные условия работы в любое время года благодаря использованию высокоэффективного теплообменника


• Высокая скорость нагрева и эффективность: применение теплообменника 4-ходовой конструкции из жаропрочной стали существенно повышает производительность работ


• 4-ступенчатая очистка воздуха: входной карманный фильтр предварительной очистки Еurovent ЕU4/G4, высокоэффективный потолочный фильтр тонкой очистки класса F5 / ЕN779, двухслойный краскоостанавливающий фильтр Еurovеnt ЕU3 + Еurovеnt ЕU4 (выполняет также функцию вытяжного фильтра)


• Освещенность в кабине превышает 1500 люкс.



Соответствует Дерективам Евросоюза (СE) и техническим регламентам Таможенного Союза (EAC)

• Окрасочная камера произведена в соответствии со следующими директивами и стандартами:
  • 2006/42/CE, Директива ЕС по машинам, механизмам и машинному оборудованию;
  • 2006/95/CE, Директива ЕС по низковольтному оборудованию;
  • Директива EMC 2004/108/CE по электромагнитной совместимости.



Кабина / пленум / освещение

• Кабина окрасочно-сушильной камеры SB-7428 собирается из теплоизолированных самонесущих сэндвич-панелей, изготовленных из оцинкованного металла и соединенных между собой замками "шип-паз". Кабина изнутри и снаружи окрашена в белый цвет.
  Кабина оснащается трехстворчатыми въездными воротами. Ворота имеют остекление из ударопрочного триплекса и оснащены подпружиненными штыревыми запорами.
  В пленуме камеры находится высокоэффективный потолочный фильтр тонкой очистки класса ЕU5.
  Кабина оборудована потолочными светильниками угловой конструкции с люминесцентными трубками XL, создающими превосходный уровень освещенности и правильную цветопередачу, что важно для высококачественной окраски автомобилей. Класс освещения IRC85.
  В кабине устанавливается угловая полка для инструментов и верхняя подвижная штанга для подвешивания деталей.



Полы / напольные фильтры

• Камера устанавливается на металлическом основании. При необходимости камеру можно установить в предварительно подготовленный приямок глубиной 370 мм.
  Полностью решетчатый пол перекрыт оцинкованными решетками с несущей способностью в 800 кг/колесо. Все конструкции основания изготовлены из оцинкованной стали.
  Подо всей поверхностью решеток пола устанавливается двухступенчатых напольный (краскоостанавливающий) фильтр, состоящий из полотен класса ЕU3 и ЕU4. Такая структура фильтра позволяет эффективно защитить вытяжной вентилятор от загрязнения при сохранении высокой эффективности вентиляционной системы.



Агрегаты / вентиляторы / теплообменник

• Камера оснащена двумя центробежными вентиляторами со взрывобезопасными электродвигателями мощностью 7.5 кВт каждый. Для большей эффективности лопатки турбин вентилятора развернуты вперед. Перед приточным вентилятором установлен карманный фильтр класса ЕU4.
  Моторы и приточного и вытяжного вентиляторов оснащены системой плавного пуска, благодаря чему экономится их ресурс.
  Конструкция камеры предусматривает режимы работы с полным воздухообменом и рециркуляцией (частичным воздухообменом), а также ручную регулировку давления воздуха в кабине камеры при помощи заслонки на линии вытяжки. В режиме рециркуляции воздуха поддерживаются оптимальные параметры воздухообмена, постоянная температура по всей поверхности автомобиля и обеспечивается экономия топлива благодаря повторному прохождению нагретых масс воздуха через кабину.



Пульт управления

• Пульт управления встроен в переднюю стенку камеры. В составе пульта имеется термоконтроллер режима окраски и сушки, таймер сушки, а также счетчик часов работы. Пульт обеспечивает автоматический режим охлаждения.



Устройства безопасности

• Камера оснащается следующими устройствами безопасности:
  • Термостатом безопасности с ручным перезапуском для предотвращения перегрева воздуха
  • Манометром с цветной шкалой для отображения давления воздуха в кабине камеры
  • Устройством блокировки на линии подачи сжатого воздуха.

  Опции:
  • Комплект из 4-х светильников угловой установки, общ. мощностью 928Вт, арт. CL4458
  • Комплект из 2-х заездных рамп, арт. RMP28E
  • Газовая горелка взамен дизельной.

  В комплекте поставки
  - полностью решетчатый пол: 35 оцинкованных решеток, несущая способность 800 кг/колесо;
  - стеновые панели толщиной 40 мм;
  - металлическое основание высотой 360 мм;
  - основные ворота: трехстворчатые, с безопасным остеклением, вкл. 1 створку для персонала, 2700х2700 мм;
  - боковая дверь для персонала 650х2000 мм с безопасным остеклением;
  - 8 светильников угловой конструкции: 32х58-Вт люминесцентных трубок XL (3 типа люминофоров), класс освещения IRC85, дневное;
  - 4-ходовой теплообменник;
  - дизельная горелка Riеllo RG4S;
  - 2 центробежных вентилятора с ременным приводом и развернутыми вперед лопатками;
  - электродвигатели с системой плавного пуска;
  - ручная заслонка для регулировки давления в кабине;
  - комплект воздушных фильтров;
  - пульт управления "Еasy Control" с сигнализацией;
  - угловая полочка для инструментов;
  - верхняя подвижная штанга для подвешивания деталей;
  - манометр с цветной шкалой для контроля давления в кабине;
  - блокировка подачи сжатого воздуха в кабину;
  - термостат безопасности с ручным перезапуском;
  - датчик минимального давления.

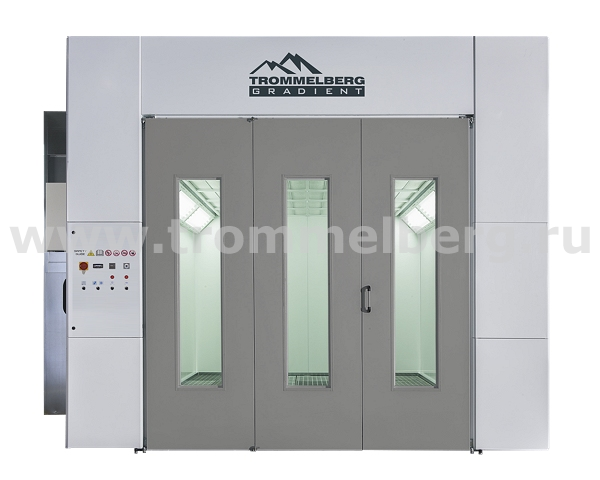

  * окрасочно-сушильная камера показана без металлического основания.

  Вес брутто: 2500 кг
  Место 1 (ДхШхВ): 4100х1160х2150 мм
  Место 2 (ДхШхВ): 2150х1150х2150 мм
  Место 3 (ДхШхВ): 1450х900х1900 мм
  Место 4 (ДхШхВ): 1400х900 мм
  Место 5 (ДхШхВ): 1050х800х2550 мм
